从计算粒度与数据流，看 FPGA、CGRA 与脉动阵列

以深度学习硬件加速为背景，理解计算粒度、数据流与可重构性之间的取舍

两张架构图摆在一起时，粗粒度可重构阵列（Coarse-Grained Reconfigurable Array, CGRA）和脉动阵列（Systolic Array）很容易被看成同一种机器。

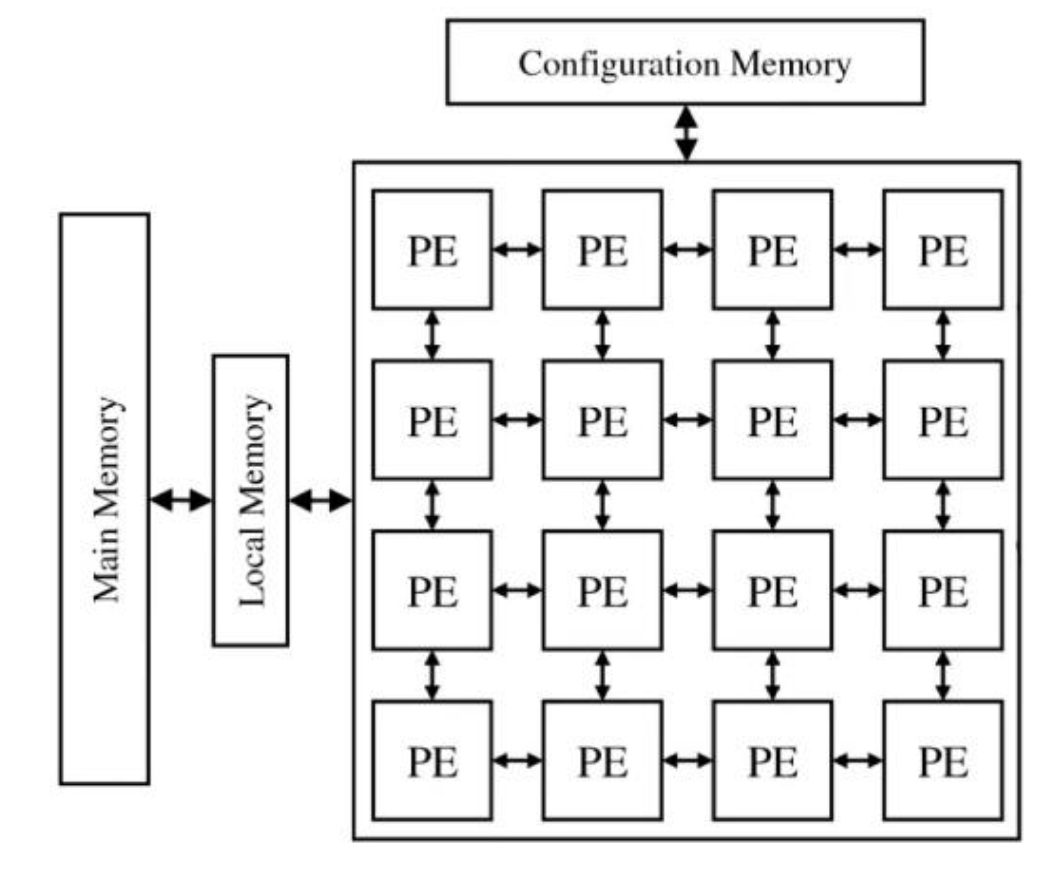

(a) CGRA

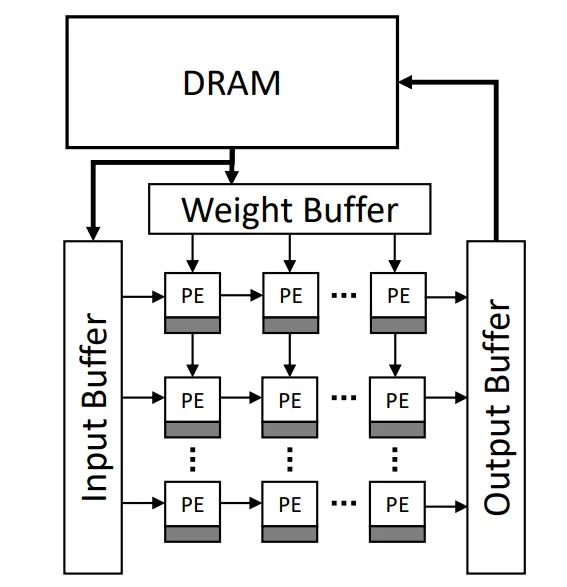

(b) Systolic Array

图 1：CGRA 与脉动阵列的外观对照。两者都有规则排列的处理单元（Processing Element, PE）、相邻节点之间的连线以及阵列外部的存储系统，也都可以加速卷积和矩阵乘法；真正的差异隐藏在 PE 功能、互连可配置性和数据传播方式之中。

但相似的网格之下，隐藏着两套不同的执行逻辑。

CGRA 关心的是：一个计算图能否被重新映射到不同的处理单元和通信路径上。 脉动阵列关心的是：数据能否按照预先设计的节拍和方向，连续穿过一组规则连接的处理单元。 前者把“可重构性”放在中心，后者把“规则的数据传播”推向极致。

这一区别也提供了理解现场可编程门阵列（Field-Programmable Gate Array, FPGA）、CGRA 与 AI 专用加速器的入口。Jiawei Luo 在 2024 年发表的论文 A comparative study of FPGA and CGRA technologies in hardware acceleration for deep learning，正是从计算粒度和数据流出发，对 FPGA 与 CGRA 进行了综述式比较。论文认为，在它选取的案例中，FPGA 往往表现出更高的吞吐量，而 CGRA 在能效和面积上更有优势。^[1]

这个结论抓住了两类架构的典型取舍，却不能脱离论文的比较条件单独成立。要理解原因，需要先从深度学习加速器真正消耗时间与能量的地方说起。

深度学习加速器首先是一台数据搬运机器

卷积神经网络中的大量计算最终都会落到乘加操作上。每个处理单元接收输入激活 $a$ 和权重 $w$，将乘积累加到部分和 $p$：

\[p_{t+1}=p_t+a\times w\]

如果只看算式，设计加速器似乎只是不断增加乘法器和加法器。但在真实芯片中，计算单元必须先拿到正确的权重和激活，计算后的部分和还要被保存、传递或继续归约。数据可能来自 PE 内部的寄存器，也可能来自片上 SRAM，甚至来自片外 DRAM。距离越远，访问延迟和能耗通常越高。

于是，硬件加速的核心问题从“能并行放下多少乘法器”变成了“怎样让数据少走路”。

这也是 Luo 的论文先讨论 dataflow，再讨论 FPGA 和 CGRA 的原因。Dataflow 决定了计算在时间和空间中的安排方式：哪个数据留在本地，哪个数据沿阵列传播，部分和在哪里累积，以及一份数据能被多少个 PE 复用。

Dataflow：让最昂贵的数据少走几步

卷积加速器中常见的 Weight Stationary、Output Stationary 与 Row Stationary，并不是三种芯片，而是三种数据驻留策略。

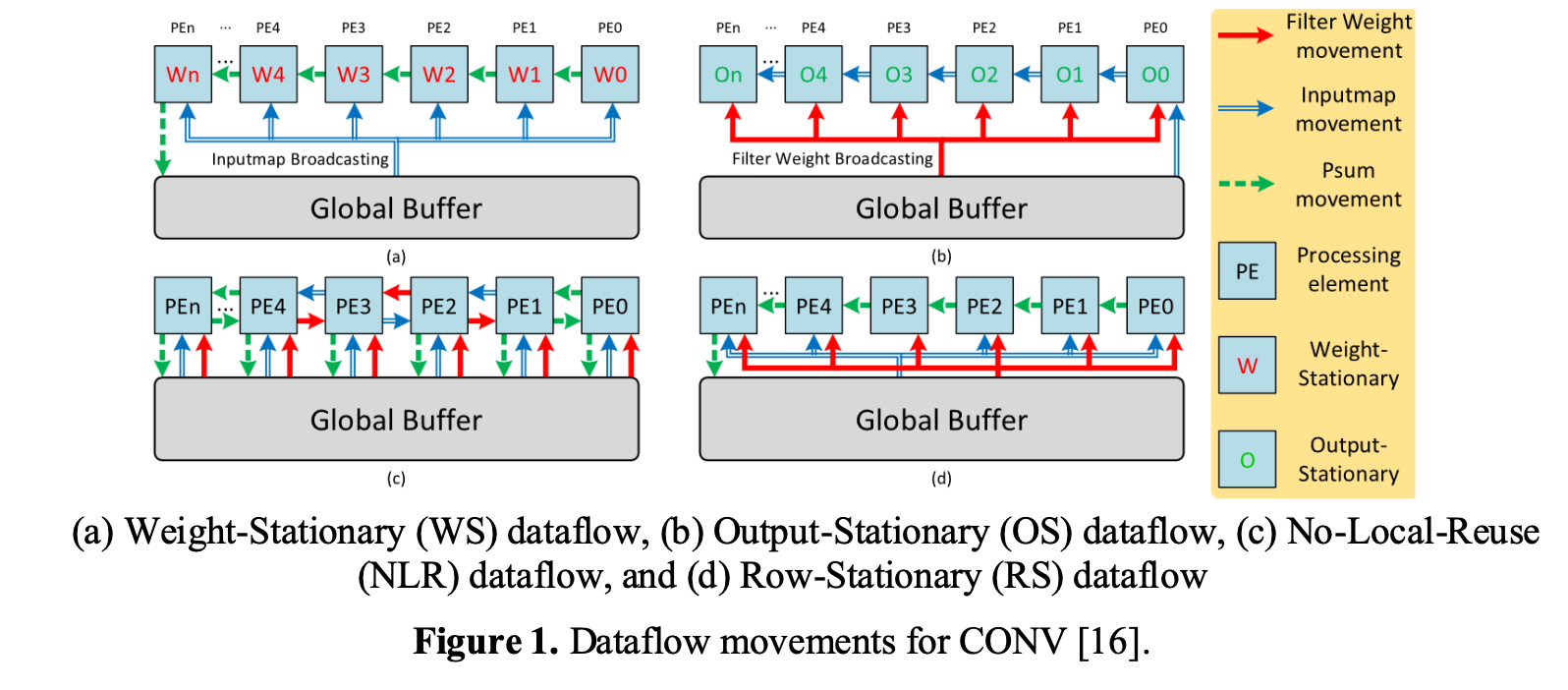

图 2：四种卷积数据流中的数据移动。红色表示权重，蓝色表示输入激活，绿色虚线表示部分和。WS 与 OS 分别把权重和输出留在 PE 附近；NLR 几乎不利用 PE 内部复用；RS 则尝试同时挖掘多类数据的局部复用。图片来自 Luo 论文 Figure 1。^[1]

这张图值得关注的不是四组连线的形状，而是每种颜色跨越存储层次的次数。某类数据一旦能够在 PE 内停留或在相邻 PE 之间复用，就不必为每次乘加重新访问全局缓冲区；dataflow 的价值，正是用空间上的局部通信替代代价更高的远距离搬运。

数据流	主要驻留对象	数据组织方式	主要收益
Weight Stationary（WS）	权重	权重留在 PE 附近，激活和部分和流动	减少权重的重复读取
Output Stationary（OS）	输出部分和	部分和留在本地，激活与权重不断到达	减少中间结果的读写与传递
Row Stationary（RS）	行级相关数据	在局部同时复用权重、激活与部分和	综合降低多类数据移动
No Local Reuse（NLR）	不强调驻留	数据频繁经过外部或共享存储	减少 PE 内寄存器需求，但通信量较高

这里的“Stationary”不是绝对静止，而是指一类数据在一段计算期间被保留在 PE 或邻近存储中，多次参与运算。

更重要的是，dataflow 与硬件平台并不一一对应。FPGA 可以实现 WS、OS，也可以搭建脉动式数据通路；CGRA 可以在不同 kernel 之间改变数据流；专用 ASIC 同样可能支持多种驻留策略。硬件之间真正的差别，在于改变这些计算和通信关系时，需要付出多少资源、能量与编译成本。

FPGA：把电路本身变成可编辑对象

FPGA 的基本资源包括查找表（LUT）、触发器、片上存储、DSP 单元和可编程互连。配置比特决定每个逻辑块实现什么布尔功能，也决定不同资源之间怎样连接。

“细粒度可编程”描述的正是这种能力。设计者可以控制数据通路的位宽、流水线深度、存储分块、地址生成和控制逻辑，甚至能针对某种模型使用非标准数值格式。一个 8-bit 乘加器、一个特殊激活函数或一条完全定制的流式管线，都可以直接由底层资源组合出来。

灵活性也带来明显成本。为了让任意逻辑和连线都能被重新配置，FPGA 必须保留大量配置 SRAM、多路选择器和通用路由资源。同一个字级乘加运算，在 FPGA 上往往需要穿过比专用电路更复杂的可编程结构。芯片面积和功耗中，有相当一部分用于“保持一切皆可改变”，而不是直接完成目标计算。

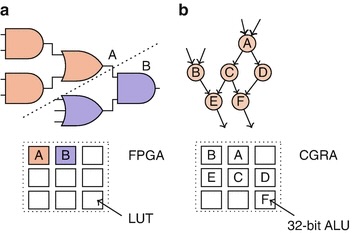

图 3：细粒度与粗粒度重构的概念对比。左侧 FPGA 将布尔函数分解并映射到 LUT；右侧 CGRA 将数据流图中的字级运算映射到已经具备算术功能的 ALU。图片引自 Ansaloni 的博士论文 Figure 1.1。^[7]

图中的差异可以概括为“被配置对象的粒度不同”：FPGA 的可编辑对象接近逻辑门和位级连线，CGRA 的可编辑对象则接近完整算子及其数据依赖。这不是说 FPGA 只能处理布尔逻辑，也不是说所有 CGRA 都使用 32-bit ALU；它强调的是，两者为获得灵活性所保留的硬件层级不同。

Luo 的论文选取了三个 FPGA 案例：

• nn-X 采用 ARM 主处理器与 FPGA 协处理器的组合，把固定权重缓存在片上，让激活在定制计算单元之间流动，体现了 WS 思路。论文表格报告其吞吐量为 227 GOPS，功耗为 8 W。
• Memory-Centric Accelerator 把优化重点放在存储层次和复用缓冲区上，使用 tiling 与循环变换降低外部带宽需求。论文转述的结果是，相同 FPGA 资源下性能提高 11 倍，或在相同性能下将资源使用量降低到原来的约十三分之一。
• Caffeine 使用 systolic-like PE 组织卷积和全连接层，通过 input-major 与 weight-major 映射增加数据复用。论文表格给出的吞吐量为 354 GOPS，功耗为 26 W。

Caffeine 揭示了一条容易被混淆的边界：FPGA 和脉动阵列不是互斥选项。 FPGA 描述的是底层硬件怎样被实现和配置，脉动阵列描述的是计算单元如何连接、数据如何传播。一块 FPGA 完全可以被配置成脉动阵列。

CGRA：把算子与通信路径变成可编辑对象

CGRA 同样具有可重构性，但它不再从布尔逻辑和位级布线开始。典型 CGRA 由一组处理单元（PE）、配置存储、可编程互连以及局部或全局存储组成。每个 PE 通常已经能够执行加法、乘法、MAC、比较或逻辑运算。

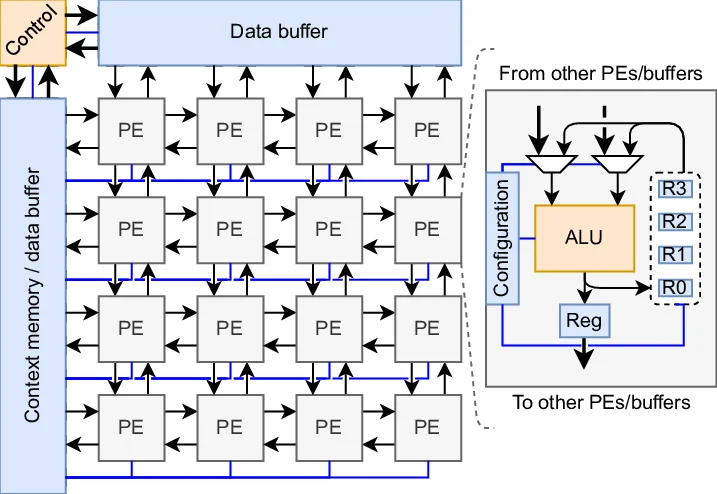

图 4：一个简化的 4×4 CGRA 及 PE 内部结构。阵列周围的数据缓冲区和上下文存储分别保存操作数与配置；PE 内的输入选择器、ALU 和寄存器共同决定“数据从哪里来、执行什么运算、结果到哪里去”。图片引自 Damsgaard、Ometov 与 Nurmi 的 Figure 1。^[8]

如果把 FPGA 比作一套可以自由搭建墙体、电路和管线的建筑材料，CGRA 更像一座已经放置好机器和通道的工厂。重新配置时，不必从逻辑门开始搭建乘法器，而是决定每台机器执行哪种运算，以及中间结果沿哪条通道抵达下一台机器。

CGRA 的编译器会把程序中的数据流图映射到物理阵列。这个过程至少包含四个相互制约的问题：操作放在哪个 PE 上，操作在哪个周期执行，中间值经过哪条路由，以及输入和结果放在哪一级存储。空间资源不足时，同一个 PE 还可以在不同周期执行不同操作，形成时间复用。

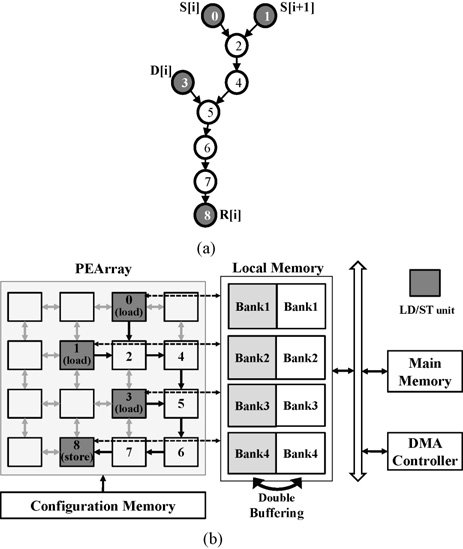

图 5：从程序数据流图到 CGRA 的空间映射。上方节点表示循环中的操作及依赖；下方把这些操作放置到 PE 阵列，并将数据安排到多 Bank 局部存储。深色节点对应 load/store 等访存操作，虚线表示它们与存储系统之间的关联。图片引自 Kim 等人的 CGRA 映射研究。^[9]

这幅图把“可重构”从抽象概念变成了一个编译问题：数据流图的节点变成某个 PE 在某个周期执行的操作，边变成阵列中的传输路径，而数组元素还要被分配到不会发生同时访问冲突的存储 Bank。图中的双缓冲让 DMA 可以在一组数据参与计算时搬运下一组数据，从而把外部访存与阵列执行重叠起来。映射质量因此不仅取决于 PE 是否够用，也取决于路由拥塞、存储 Bank 冲突和数据预取能否同时得到满足。

这种字级或算子级重构省去了 FPGA 大量细粒度配置开销，因此 CGRA 通常被视为专用 ASIC 与 FPGA 之间的折中：它试图接近专用电路的性能和能效，同时保留软件可编程性。Podobas、Sano 与 Matsuoka 的 CGRA 综述也把“性能与可编程性之间的平衡”视为这一架构家族的核心特征。^[2]

Luo 的论文讨论了几种不同形态的粗粒度空间加速器：

设计	主要结构	数据流与可重构特征	原论文强调的结果
NP-CGRA	面向 MobileNet 的 MAC PE 与高带宽本地存储总线	OS；分别适配深度卷积与逐点卷积	DWC/PWC 的面积-时延积相对传统 CGRA 改善 8×/18×
SDT-CGRA	RC 计算矩阵与 SBU 流缓冲矩阵	静态配置计算功能，动态调度数据流	77.4 GOPS、1.526 W、50.78 GOPS/W
MAERI	可配置乘法开关、加法归约树和重构互连	支持不同大小的虚拟神经元与多种 dataflow	相对固定互连基线，PE 利用率提高 8%–459%[3]
Eyeriss v2	层次化 mesh NoC 与稀疏数据处理	RS+；按层适配复用量和带宽需求	原工作强调紧凑、稀疏模型上的资源利用率与能效[4]

不过，这张表也暴露出 CGRA 分类的弹性。MAERI 和 Eyeriss v2 确实具备粗粒度 PE、空间映射和可配置通信，但许多文献会把它们称为 spatial DNN accelerator 或专用 ASIC，而不是一般意义上的 CGRA。原论文采用了较宽的定义，把“具有粗粒度可重构特征的空间加速器”都放入 CGRA 一侧。这个选择适合讨论架构趋势，却不是唯一的分类标准。

原论文的数字应该怎样读

论文把不同设计的吞吐量、功耗、能效与面积汇总在同一张表中，并据此认为 FPGA 整体上拥有较高吞吐量，CGRA 则拥有更好的能效和面积表现。下面保留其中主要数据：

架构	平台或工艺	吞吐量	功耗	论文列出的能效
nn-X	Xilinx ZC706	227 GOPS	8 W	25 GOPS/W
Memory-Centric	Virtex-6 ML605	17 GOPS	N/A	N/A
Caffeine	Virtex-7 690T	354 GOPS	26 W	13.6 GOPS/W
Angel-Eye	Zynq XC7Z045	137 GOPS	9.63 W	14.2 GOPS/W
FP-DNN	Stratix-V	364.4 GOPS	25 W	14.57 GOPS/W
NP-CGRA	TSMC 28 nm	64 GOPS	N/A	N/A
SDT-CGRA	SMIC 55 nm	77.4 GOPS	1.526 W	50.78 GOPS/W
MAERI	TSMC 28 nm	N/A	0.3 W	N/A
Eyeriss v2	TSMC 65 nm	153.6 GOPS	1.65 W	253.2 GOPS/W
DNPU	65 nm CMOS	1.2 TOPS	0.279 W	3.9 TOPS/W
ISSCC19-7.4	65 nm CMOS	206 GOPS	0.0024–0.196 W	2.16 TOPS/W

这组数字适合观察“样本中的架构倾向”，不适合形成跨平台排名。表中的 FPGA 开发板和 28/55/65 nm ASIC 来自不同年份，采用不同的模型、数值精度、稀疏策略、batch size 和测量范围。即使都使用 GOPS，一次 MAC 究竟计为一次还是两次操作，也可能没有统一。

面积结论尤其需要谨慎。论文表中的五个 FPGA 案例都没有给出平方毫米面积，CGRA 一侧却使用实际芯片面积。由此可以说明部分 CGRA/ASIC 实现很紧凑，却无法仅凭这张表完成 FPGA 与 CGRA 的面积对照。

表内还有几处数值无法直接相互推导。Eyeriss v2 一行给出的 153.6 GOPS 除以 1.65 W，约为 93.1 GOPS/W，与能效列的 253.2 GOPS/W 不一致；nn-X 的 227 GOPS 除以 8 W 约为 28.4 GOPS/W，而不是 25；DNPU 的两列相除约为 4.30 TOPS/W，与表中的 3.9 TOPS/W 也存在差异。它们可能来自不同运行点、精度或稀疏口径，也可能是转录问题，但论文没有提供足够说明。

因此，原论文的结论更适合改写成下面这句话：

在所选案例中，细粒度重构展现了高度定制并行数据通路的能力；粗粒度或专用空间加速器则通过更直接的算术单元和互连设计，表现出较高能效潜力。

这是一种设计空间判断，而不是一条“FPGA 必然更快、CGRA 必然更省电”的定律。表中吞吐量达到 1.2 TOPS 的 DNPU，本身就是对简单概括的提醒。

两张相似的网格，语义完全不同

理解完 FPGA 与 CGRA，再回看脉动阵列，就能发现“长得像”并不等于“执行方式相同”。

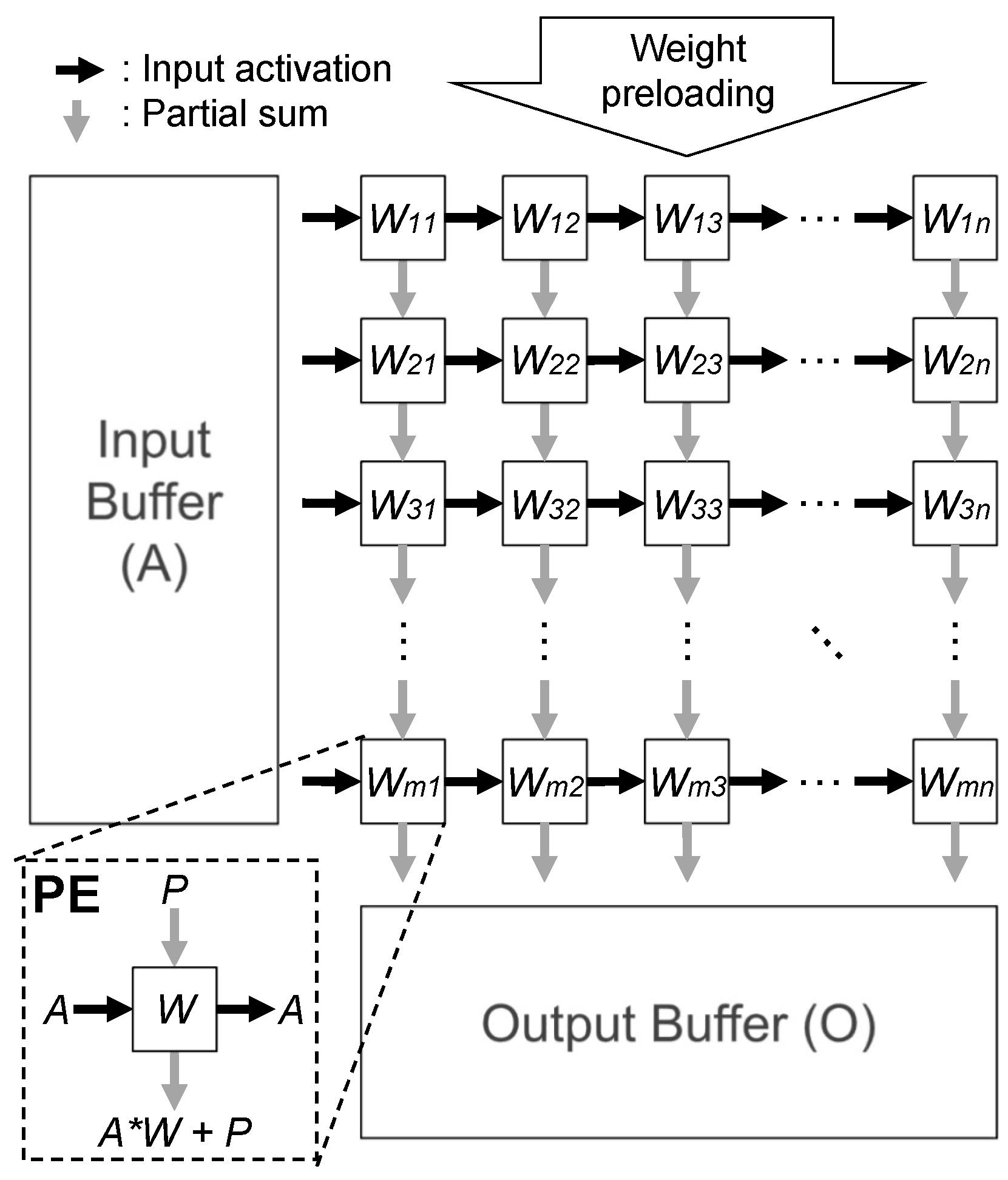

图 6：一种权重驻留脉动阵列。权重预加载到 PE，输入激活向右传播，部分和向下传播。

图 4 中的箭头首先表示可选的数据路径：配置决定 PE 执行何种操作，也决定数据可以从哪个邻居到达、又发往哪里。图 6 中的箭头则表示计算协议本身：激活每拍向右移动，部分和每拍向下移动，每个 PE 用本地权重完成一次乘加。

二者的共同点来自空间计算范式。它们都把计算展开到物理空间，让中间结果直接在相邻 PE 之间传递，从而避开中央寄存器文件或频繁的远端存储访问。差异在于，CGRA 为改变计算图和路由保留了配置能力，脉动阵列则通过规则化传播减少控制和通信开销。

维度	典型 CGRA	典型脉动阵列
设计目标	在效率与可重构性之间平衡	让规则依赖计算持续、高密度地推进
PE 功能	多功能 ALU/MAC，可包含寄存器和谓词支持	高度同构，常以 MAC 或简单算子为主
互连	可编程，可支持多方向、多跳、广播或归约	多为固定邻接连接和规则传播方向
控制	配置上下文与静态时空调度，部分设计支持动态机制	全局节拍下规则推进，控制隐含在数据到达时序中
映射问题	数据流图的放置、调度、路由与存储映射	规则循环依赖到空间坐标和时间拍的投影
适合负载	多种 DSP/DNN kernel、需要切换映射的循环	GEMM、卷积与规则 stencil 等仿射依赖计算
主要代价	配置存储、灵活互连和复杂编译器	非规则形状、分支或动态稀疏下的低利用率

这张对照表描述的是典型倾向，不是定义清单。CGRA 不一定采用图 4 的双向最近邻网络，也不一定逐周期动态重构；脉动阵列不一定采用图 6 的权重驻留，也不一定由 ASIC 实现。把一张示意图中的属性扩大成整个架构类别的必要条件，会让比较失真。

脉动不是一种芯片材质，而是一种执行秩序

对于矩阵乘法 $C=A\times B$，每个输出元素为：

\[C_{ij}=\sum_k A_{ik}B_{kj}\]

在一种经典二维脉动映射中，$A$ 的元素沿行传播，$B$ 的元素沿列传播。输入经过适当的时间错位后，$A_{ik}$ 和 $B_{kj}$ 会在第 $k$ 个相关节拍同时抵达 PE$(i,j)$，完成一次乘加，然后继续向邻居移动。

阵列填满后，每个周期都可能有大量 PE 同时进行有效计算。没有复杂的全局寻址，也不需要每个 PE 独立获取和解码指令。这种规则性使脉动阵列特别适合密集矩阵乘法。Google 第一代数据中心 TPU 的核心矩阵乘单元包含 65,536 个 8-bit MAC，正是专用矩阵计算组织的代表。^[5]

规则性也会形成边界。阵列启动和排空需要额外周期，矩阵尺寸无法整除阵列维度时需要 padding，小矩阵或极端长宽比会留下空闲 PE。面对动态稀疏、条件分支和不规则访存时，峰值 TOPS 更难转化为实际吞吐。

这说明脉动阵列不是 CGRA 的严格子类，也不能被简单理解成“功能更少的 CGRA”。更准确的关系是：

• CGRA 是一种以粗粒度 PE 和可重构映射为核心的架构类别；
• 脉动阵列是一种规则的时空执行与通信组织；
• CGRA 可以配置出脉动式数据流，但它的配置空间远大于这一种模式；
• FPGA 或 ASIC 也可以成为脉动阵列的实现载体。

换句话说，CGRA 描述“机器允许改变什么”，脉动阵列描述“计算按什么秩序发生”。

从刚性阵列到可重构数据流

真实工作负载很少永远保持同一种形状。即使一个神经网络主要由卷积和矩阵乘组成，不同层的通道数、特征图大小、复用机会和稀疏率也可能相差很大。固定 dataflow 在某些层上高效，在另一些层上却会因带宽不足或 PE 空闲而失去优势。

这推动了专用阵列和 CGRA 在设计上的靠近。

MAERI 通过可配置的分发与归约网络，让同一组乘法器支持不同大小的虚拟神经元和多种数据流。Eyeriss v2 的层次化 mesh 则根据层形状调整带宽和数据复用，并直接处理压缩的稀疏权重与激活。它们未必符合所有人对 CGRA 的严格定义，却共享同一个方向：保留空间计算的局部通信优势，同时降低固定数据流面对多样化模型时的利用率损失。^[3][4]

编译器也在利用两类架构的交集。HiMap 在应用循环与物理 CGRA 之间引入“虚拟脉动阵列”作为中间抽象，先提取规则的迭代依赖，再把少量重复模式映射到 CGRA 子区域。论文报告称，这种层次化方法能在大型阵列上显著降低编译时间，并改善映射性能与能效。^[6]

这个例子很有代表性：脉动结构不仅是一种硬件实现，也可以成为理解和编译规则计算的数学工具。CGRA 则提供了更宽的物理底座，使同一套硬件有机会在规则计算与其他数据流之间切换。

规则性、灵活性与效率之间没有免费午餐

把 FPGA、CGRA 与脉动阵列放在同一张设计图上，可以看到一条连续光谱。

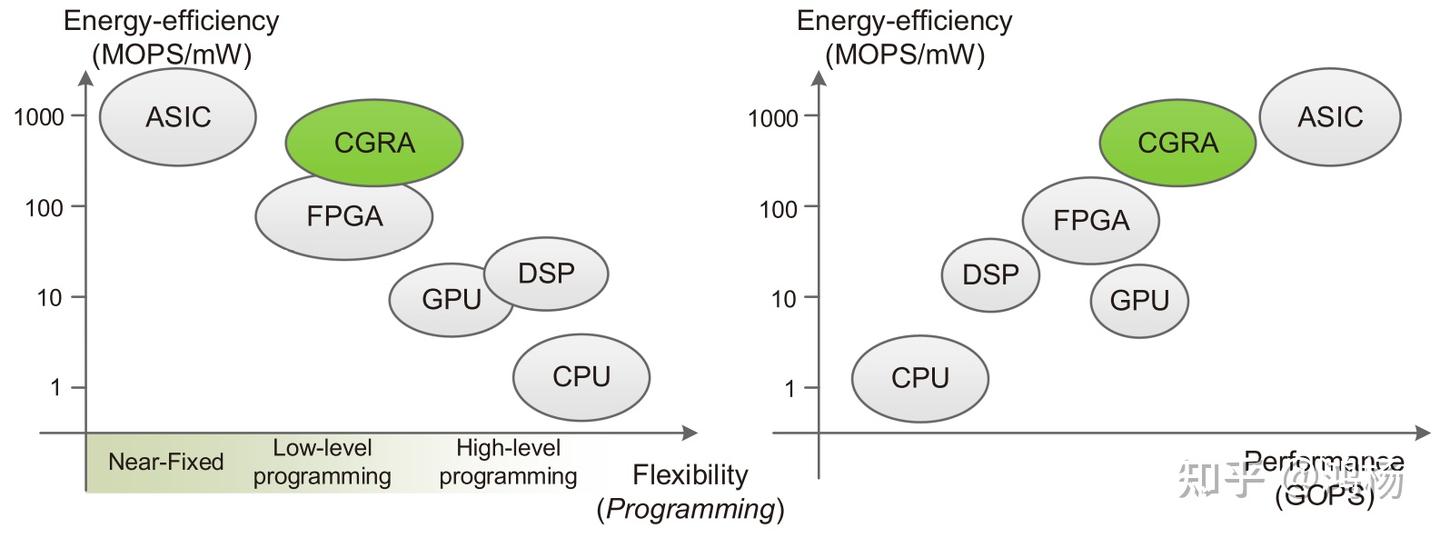

图 7：不同计算架构在能效、可编程灵活性与性能维度上的定性位置。本文讨论的专用脉动阵列通常以 ASIC 实现，因此可以落在图中的 ASIC 区域；CGRA 与 FPGA 则分别代表粗粒度和细粒度可重构计算。椭圆的位置和范围仅表达典型趋势，不是统一工作负载、工艺和精度下的基准测试结果。图片为知乎转载版本，原始制图来源与数据口径未能确认。

这张示意图提供了一个直观的设计空间视角：通用处理器依靠软件和指令集获得较高灵活性，专用 ASIC 则通过固定更多结构追求性能与能效；FPGA 和 CGRA 位于两者之间，而 CGRA 通常希望用字级算术单元换取比 FPGA 更低的配置和互连开销。相关 CGRA 综述也将“接近硬件的性能与能效，同时保留软件可编程性”概括为这类架构的核心目标。^[10]

FPGA 把位级逻辑和布线都开放给设计者，能表达最特殊的数据路径，却为这种自由承担最高的配置与路由成本。CGRA 预先定义字级算术单元，只开放操作、连接和时序映射，在效率与通用性之间取中间位置。专用脉动阵列进一步固定 PE 和数据传播规则，用更窄的适用范围换取更高计算密度、更简单的控制和更可预测的执行。

更高灵活性　←　FPGA（位级逻辑与布线可编程）　→　CGRA（算子与互连可重构）　→　专用脉动阵列（规则 PE 与数据传播）　→　更高专用效率与可预测性

这条光谱不是硬件排行榜。算法是否规则、张量形状是否稳定、是否需要特殊位宽、外部带宽是否充足、编译器能否找到高质量映射，都会改变最终答案。更现实的系统通常也不是三选一，而是让脉动或向量单元承担密集线性代数，让标量核处理控制与非线性操作，再用可配置互连、局部存储和 DMA 把不同计算区域组织起来。

因此，评价一台 AI 加速器不能只看阵列，也不能只看峰值 TOPS。计算、存储、互连、数值格式、编译器和实际模型共同决定了芯片最终能兑现多少理论性能。

结语：真正的分界在于“固定什么”

Luo 的论文提供了一个有用的入口：FPGA 的细粒度可编程性扩大了定制空间，CGRA 的粗粒度 PE 和互连减少了实现算术与通信的冗余。在论文收集的案例中，前者表现出较高吞吐潜力，后者表现出较好的能效倾向。

它的定量比较仍有明显限制。不同工艺、精度、模型和测量口径不能组成严格的横向基准，宽口径的 CGRA 分类也会影响结论。但这些问题并不会削弱文章最有价值的启示：硬件加速器的差异，最终来自设计者选择把哪些结构固定下来，又把哪些自由度留给配置和软件。

CGRA 与脉动阵列之所以相似，是因为它们都属于空间计算；它们之所以不同，是因为前者保留重新安排计算和路径的能力，后者依靠严格的传播秩序消除控制开销。

网格只是表象。真正定义一台机器的，是数据在网格中遵循的规则。

参考资料

[1] J. Luo, “A comparative study of FPGA and CGRA technologies in hardware acceleration for deep learning,” Applied and Computational Engineering, vol. 51, pp. 168–180, 2024. DOI: 10.54254/2755-2721/51/20241212

[2] A. Podobas, K. Sano, and S. Matsuoka, “A Survey on Coarse-Grained Reconfigurable Architectures From a Performance Perspective,” IEEE Access, 2020. DOI: 10.1109/ACCESS.2020.3012084, arXiv:2004.04509

[3] H. Kwon, A. Samajdar, and T. Krishna, “MAERI: Enabling Flexible Dataflow Mapping over DNN Accelerators via Reconfigurable Interconnects,” ASPLOS, 2018. DOI: 10.1145/3173162.3173176

[4] Y.-H. Chen, T.-J. Yang, J. Emer, and V. Sze, “Eyeriss v2: A Flexible Accelerator for Emerging Deep Neural Networks on Mobile Devices,” IEEE JETCAS, 2019. Eyeriss 项目页, arXiv:1807.07928

[5] N. P. Jouppi et al., “In-Datacenter Performance Analysis of a Tensor Processing Unit,” ISCA, 2017. Google Research

[6] D. Wijerathne, Z. Li, A. Pathania, T. Mitra, and L. Thiele, “HiMap: Fast and Scalable High-Quality Mapping on CGRA via Hierarchical Abstraction,” IEEE TCAD, 2021. 论文信息与作者页面

[7] G. Ansaloni, Architectural Exploration and Scheduling Methods for Coarse Grained Reconfigurable Arrays, doctoral thesis, Università della Svizzera italiana, 2011. 机构知识库记录

[8] H. J. Damsgaard, A. Ometov, and J. Nurmi, “Generating CGRA Processing Element Hardware with CGRAgen,” 26th Euromicro Conference on Digital System Design, 2023. DOI: 10.1109/DSD60849.2023.00011, 机构知识库记录

[9] Y. Kim, J. Lee, A. Shrivastava, and Y. Paek, “Operation and Data Mapping for CGRAs with Multi-bank Memory,” ACM SIGPLAN Notices, vol. 45, no. 4, pp. 17–25, 2010. DOI: 10.1145/1755951.1755892

[10] L. Liu, J. Zhu, Z. Li, Y. Lu, Y. Deng, J. Han, S. Yin, and S. Wei, “A Survey of Coarse-Grained Reconfigurable Architecture and Design: Taxonomy, Challenges, and Applications,” ACM Computing Surveys, vol. 52, no. 6, Article 118, 2019. DOI: 10.1145/3357375
